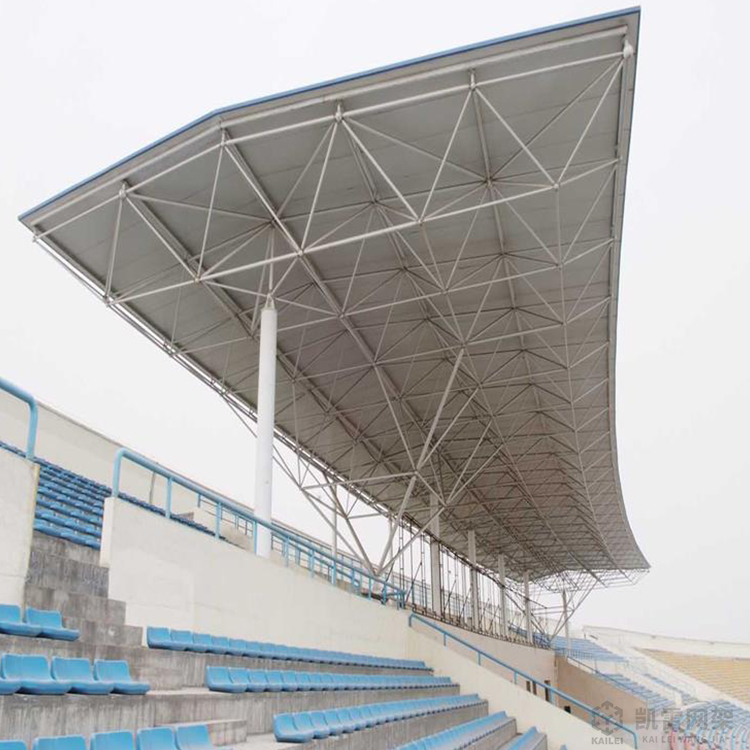

体育场网架标高的测量控制

发布日期:2020-5-9 14:25:30  信息来源:本站原创

一、体育场网架标高的测量控制
  在施工现场先整体、后局部、高精度控制低精度。控制点选在安全、易保护的位置,同时条件良好,分布均匀。高程引测±0.00以上标高控制主要是沿建筑物外墙柱向上引测,引测前先根据±0.00水平线,在向上准确地测出相同起始标高线,作为施工高程测设基准。依据高程控制点在可靠的建筑物上设立高程控制网,而且形成闭合环线,其高程测量的精度不低于三级水准精度要求。

(1)体育场网架水平位移的测量
  预埋件的平面位置测量要根据体育场施工图纸设计尺寸进行现场放线测量,放线前要找出设计基准点或基准线,然后按基准线进行量尺测量。基础平面位置进行测量,在复测偏差符合施工及验收规范后,才可以进行下道工序,并认真填写《抄测记录》。
(2)体育场网架的变形观测
  在本工程设计时应对变形测量统筹安排。体育场施工开始时既应进行变形测量,变形测量点宜分为基准点、工作基点和变形观测点。其布设点应符合下列要求;
  1)工程至少应有3个以上稳固、可靠的点作为基准点。
  2)体育场基准点应选在比较稳固可靠的位置,但对于观测条件较好或观测项目较少的工程,可以不设立工作基点,在基准点上直接测定变形观测点。
  3)变形观测点应设立在变形体上能反映变形特征的位置。变形测量的观测周期应根据网架的特征、观测精度二级的要求和工程地质条件等因素综合考虑,观测过程中根据变形量的变化情况适当调整。且每次变形观测时,宜符合以下的要求。
  ① 采用相同的图形既观测路线和观测方法。
  ② 使用同一仪器和设备。
  ③ 固定观测人员。
  4)在基本相同的环境和条件下工作,平面和高程的监测网,应定期检测。

二、体育场网架施工过程中起重拔杆的垂直度、沉降的测量观测
  1)垂直度的观测;使用经纬仪观测。体育场吊装过程中随网架的吊装高度变化而增加观测的次数及频率,认真做好观测记录,为调整拔杆的缆风提供可靠的数据。
  2)沉降观测;使用精密水准仪依据高程控制点和在拔杆可靠的位置设立的高程观测点进行观测,吊装过程中随网架的吊装高度变化而增加观测的次数及频率,认真做好观测记录。
