成都天府国际机场网架拼装定位的原则

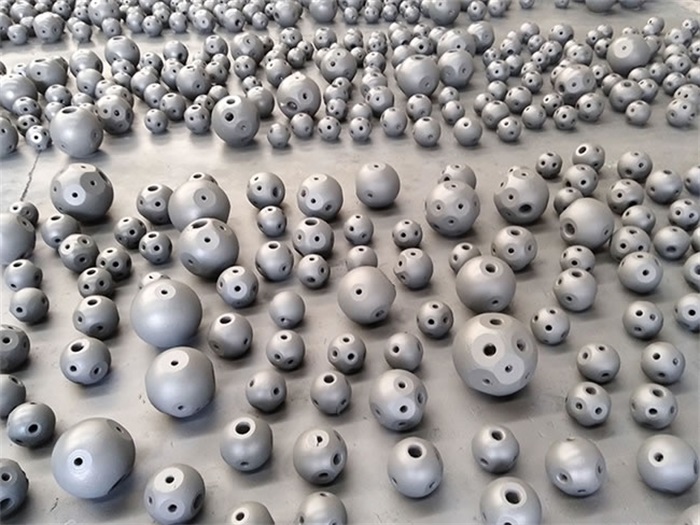

网架节点定位主要依靠网架杆件和焊接球的下料精度进行几何位置确定，因此在网架下料及焊接球的加工方面要求精度达到GB50205-2001规范要求的精度。在制作过程中对杆件、焊接球进行逐个检验。



网架中心定位基准拼装定位



首先根据图纸中球节点的坐标求出各下弦球的Z坐标和高差，再根据中心区要拼网架球的大小在脚手架或地面上摆放支撑钢管，用钢管定位环确定球节点的位置，并连接拼装节间杆件，形成下弦四边形单元网格，再用三根腹杆将上弦中心球定位，使上弦球中心与地面投影中心位置吻合，连接拼装其它二根腹杆，形成一个小单元基准控制点。
